Todo eletricista sabe quê , para ligar qualquer motor elétrico , temos quê calcular os fios para ligação.
Esses fios ou cabos , tem quê permitir a passagem da corrente elétrica , sem quê não se tenha perdas por efeito
joule (aquecimento ).
Para quem não "manja" muito dos cálculos de , limites de queda de tensão , limite de condução de corrente , métodos de instalação e
fatores como temperatura e agrupamento de cabos.

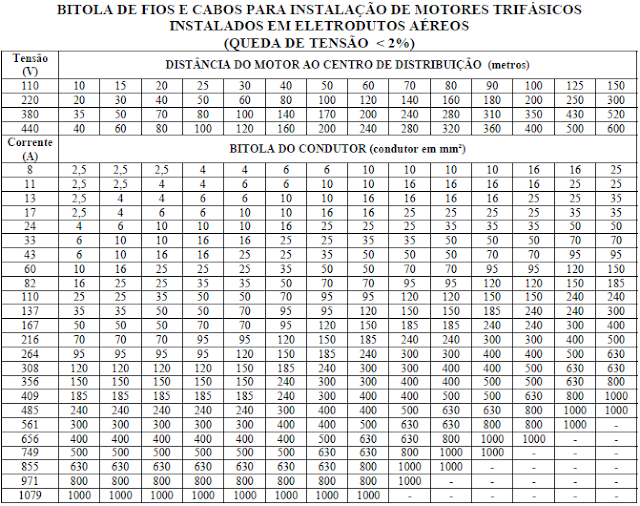

Estou deixando uma tabela prática para orientação do uso de cabos conforme tensão , corrente e distância da carga.
Bem simples de usar , basta escolher a tensão , a distância a corrente do projeto e cruzar as informações.
Ex:
motor trifásico 15 cv / 1800 rpm / corrente 21 A / 380 v / distância 40 mts
Cruzando as informações , chegamos ao cabo de 6 mm quê suporta uma corrente de 24 A
em uma distância máxima de 50 mts.
